YX3高效電機
生產廠家:南洋防爆電機有限公司 瀏覽量:已有人關注

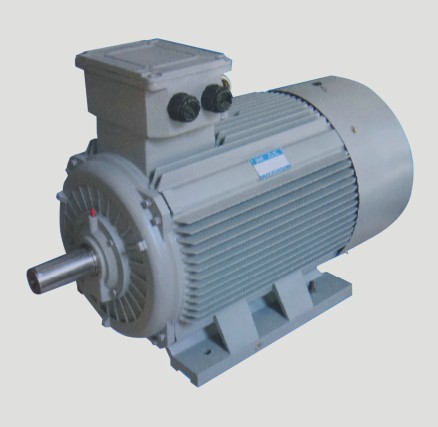

 點擊看大圖
|
YX3系列高效三相異步電機標準
YX3系列高效三相異步電機的效率指標達到GB18613-2012《中小型三相異步電機能效限定值及能效等級》中的2級，滿足高效電機的效率要求，同時效率水平相當于歐洲EFF1的效率指標。具有高效節能、低振動、低噪聲的特點。該系列產品符合GB/T22722-2008《YX3系列（IP55）高效率三相異步電機技術條件（機座號80~355）》，電機冷卻方式為IC411，安裝尺寸及功率等級符合IEC標準和DIN42673標準。
YX3系列高效三相異步電機基本參數：
額定電壓：380V ；
額定頻率：50Hz；
機座號：63~450 ；
功率范圍：012kW~800kW ；
極數：2，4，6，8，10、12、14、16；
防護等級：IP55；
絕緣等級：F（溫升按B級考核）；
冷卻方法：IC411、IC410;
YX3系列高效三相異步電機運行環境和電壓
YX3系列電機為一般用途的電機，適用于驅動無特殊要求的各種機械設備。YX3系列電機額定電壓為380V，額定頻率為50HZ，3KW及以下為Y接法，4KW及以上Δ接法。
YX3電動機功率等級與安裝尺寸完全符合IEC標準，額定電壓為380V，額定頻率為50HZ，防護等級為IP55，絕緣等級為F級，冷卻方式為IC411，3KW以下為Y接法，4KW以上為 Δ接法，環境溫度最高不超過40℃，最低為-15℃，海拔不超過1000M，工作方式為連續（S1）。
YX3系列高效三相異步電機結構
定子：定子鐵心沖片采用高導磁、低損耗冷軋硅鋼片；有繞組定子鐵心經VPI真空壓力浸漬處理，使之成為一個完整的整體，繞組及絕緣具有良好的電氣，機械，防潮性能及熱穩定性。
電機的絕緣等級為F級，但溫升限值按B級考核，溫升裕度大，使用壽命長。
轉子：轉子鐵心沖片也采用高導磁，低損耗優質冷軋硅鋼片，采用熱套工藝將鑄鋁轉子固定在軸上，對轉子進行加工處理時采用了多種有效的降耗措施。轉子經動平衡校正，電機運轉平穩，振動小。
接線盒：具有隔爆性能，盒內有較大的空腔便于接線，進線方式分橡套電纜和鋼管布線兩種，制成一個接線口或兩個接線口，接線盒空腔與機座主空腔之間為螺紋隔爆結構，接線盒位于電機頂部，可以前、后、左、右四方進線。
機座外形采用垂直水平的平行散熱片結構，美觀大方，散熱良好。
風扇：電機采用大葉片小外徑靜電塑料風扇，便于降低噪聲和風靡耗。
風罩：風罩為鋼板結構，其通風孔為8mm×8mm方孔，在防止一定大小外物進入的前提下得到最大的通風面積。從而使風路順暢，外形美觀，剛性好，防護等級為IP20。
軸承：H63~H160mm機座軸承采用兩面帶密封圈的全封閉軸承，使用維護方便，嚴格控制軸承裝配及各部件加工公差，有效地抑制了電機運行時的振動和噪聲。為使電機安全可靠運行，中心高160~225機座號的電機在結構上考慮了不停機注油裝置的位置，中心高250及以上機座號的電機可設置不停機注油裝置。
YX3系列高效三相異步電機訂購
YX3電機一般只有一個軸伸，如果用戶需要雙軸伸或出線盒位于機座側部時，亦可按特殊訂單訂貨，還可按用戶要求，設計提供特殊電壓、頻率、戶外型和濕熱型等其他特殊用途的電機。
